QFQ-16F46化工儲罐全襯氟呼吸閥應用案例

在化工行業中，儲罐的安全性和穩定性至關重要。這不僅關乎企業的經濟效益，更與人員安全、環境保護緊密相連。而襯四氟呼吸閥，作為化工儲罐的關鍵安全裝置，其在保障儲罐安全方面發揮著不可替代的作用。呼吸閥是維護儲罐氣壓平衡，減少介質揮發的產品，呼吸閥充分利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的裝置。

常壓、低壓儲罐在流程工業中扮演著重要角色。然而，它們在使用過程中常常面臨一個問題：由于儲罐內液面的變化或外界溫度的波動，儲罐內的氣體可能會發生膨脹或收縮，導致氣相壓力的不穩定。這種壓力波動若不及時控制，可能會使儲罐處于超壓或真空狀態，嚴重時甚至可能引發儲罐的損壞。

為了解決這一問題，工藝設計中通常會采取一種措施：在罐頂安裝呼吸閥。呼吸閥的內部結構巧妙，由一個壓力閥盤和一個真空閥盤組合而成，它們可以并排或重疊布置。其工作原理在于，當儲罐壓力與大氣壓力保持平衡時，閥盤與閥座緊密結合，利用“吸附"效應確保密封性。而當壓力或真空度發生變化時，閥盤會相應開啟，同時，“吸附"效應依然存在，從而保持了良好的密封性能。通過這種方式，呼吸閥能夠有效地維持儲罐的氣壓平衡，防止超壓或負壓等失穩狀態的出現，確保儲罐的安全運行，同時減少物料的揮發和損耗，對安全和環保都大有裨益。
當儲罐內壓力超過預設的定壓值時，壓力閥會自動打開，允許罐內氣體通過呼氣閥（即壓力閥）側排出，進入外界大氣。此時，由于罐內正壓的作用，真空閥保持關閉狀態。相反，當罐內壓力降至特定真空度時，大氣壓的正壓會使真空閥打開，外界空氣通過吸氣閥（即真空閥）側進入罐內。在任何情況下，壓力閥和真空閥都不會同時打開。一旦罐內壓力或真空度恢復到正常操作范圍，這兩個閥將自動關閉，停止呼氣或吸氣的過程。

QFQ-16F46化工儲罐全襯氟呼吸閥應用案例的作用及工作原理

呼吸閥在正常狀態下扮演著密封的角色，但在特定情境下，其功能會得到激活。具體來說，當儲罐向外輸送物料時，呼吸閥會開始向罐內吸入空氣或氮氣；而在向儲罐內灌裝物料的過程中，它則會將罐內的氣體呼出。此外，由于氣候變化等因素導致的罐內物料蒸汽壓變化，呼吸閥同樣會做出反應，呼出蒸汽或吸入空氣或氮氣，通常稱為熱效應。更為緊急的情況下，如發生火災導致儲罐呼出氣體受熱，使罐內液體蒸發量激增，呼吸閥會迅速向罐外呼出氣體，以防止儲罐因壓力過高而受損。另外，對于揮發性液體的加壓輸送、內外部傳熱裝置的化學反應以及操作失誤等工況，呼吸閥也會相應地進行呼出或吸入操作，以保障儲罐的安全，避免其因超壓或超真空而遭受損害。

呼吸閥的常用標準概覽

呼吸閥在多個領域都有其應用，并受到一系列相關標準的規范。以下是幾個常用的標準，它們分別適用于不同的場合和需求：

• SY/T 051-2010：該標準具體規定了石油儲罐附件中呼吸閥的技術要求和試驗方法，為石油行業提供了重要的安全保障。

• TB/T 3319-2013：這一標準針對鐵道罐車所使用的呼吸式安全閥，確保其性能和質量滿足鐵道運輸的安全需求。

• QC/T 1064-2017：此標準專注于道路運輸易燃液體危險貨物罐式車輛的呼吸閥，為道路運輸安全提供了有力支持。

• DIN EN 14595-2016：該標準適用于危險品運輸罐的罐操作裝置，特別是壓力和真空呼吸閥，為范圍內的危險品運輸提供了統一的安全規范。

遵循這些標準，可以確保呼吸閥在各種應用場合下都能發揮其應有的作用，為工業生產和交通運輸的安全提供堅實保障。

一、QFQ-16F46化工儲罐全襯氟呼吸閥應用案例的工作原理

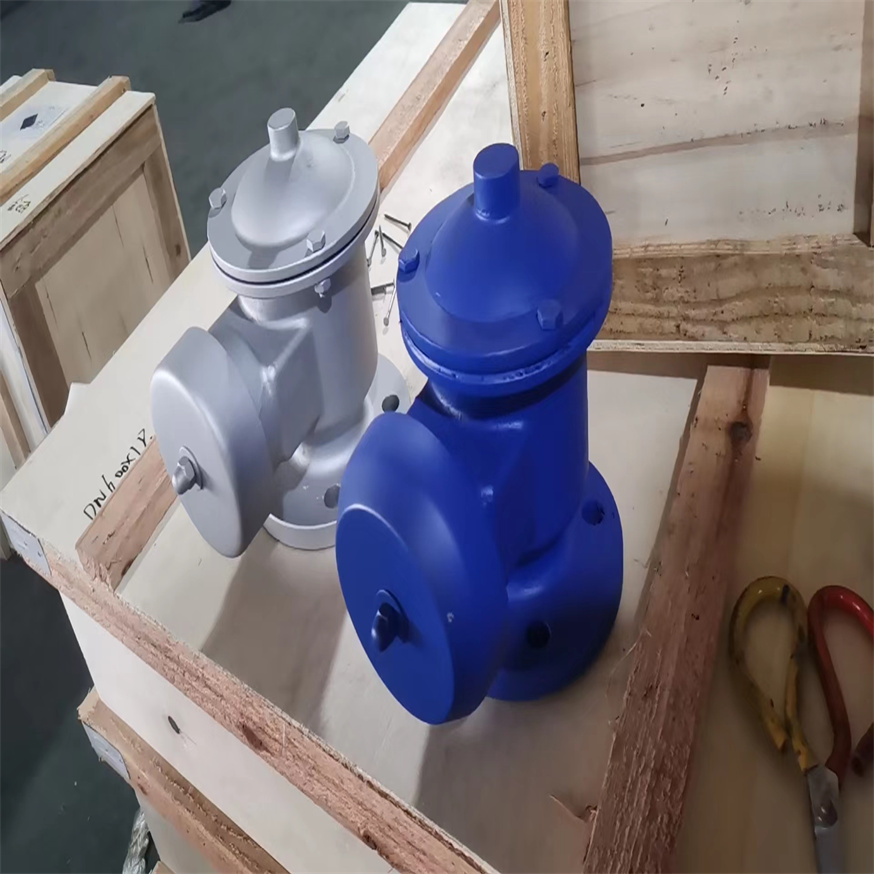

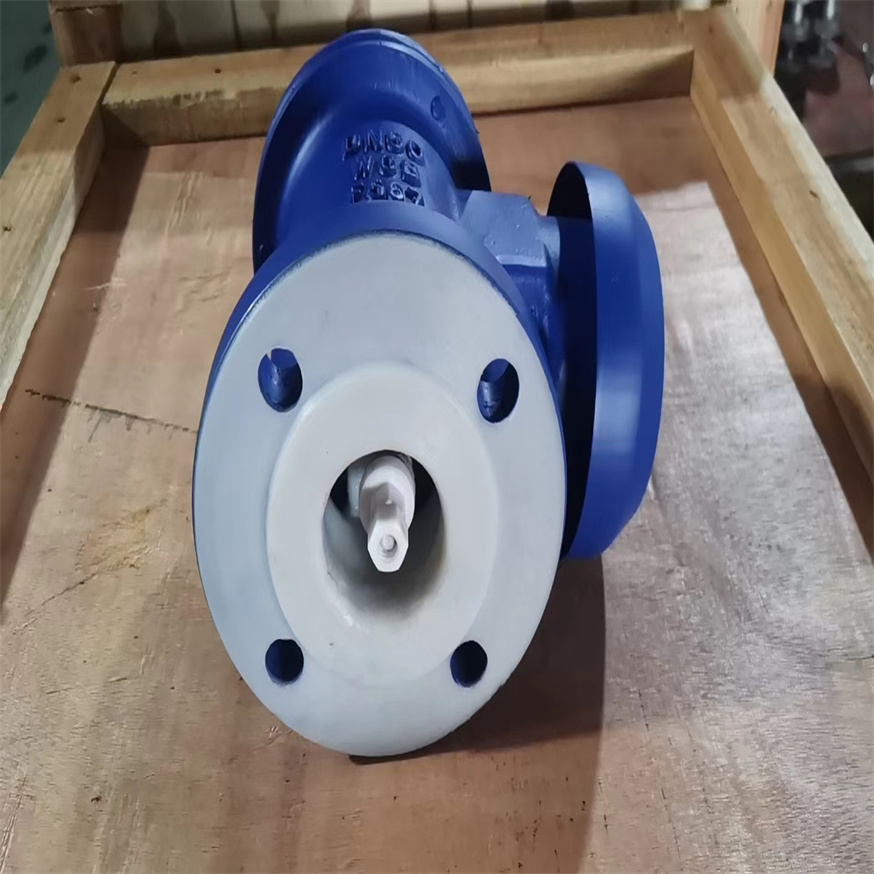

襯四氟呼吸閥是一種特殊的閥門，其內部芯件和密封圈通常采用聚四氟乙烯（PTFE）材料。這種材料具有的耐腐蝕性和耐高溫性，能夠應對化工儲罐中各種復雜、惡劣的環境。當儲罐內部壓力過高時，呼吸閥的正壓閥盤會自動打開，將多余的氣體排出，以降低內部壓力；而當儲罐內部壓力過低時，負壓閥盤則會自動關閉，防止外部空氣進入，以保持內部壓力穩定。這種自動調節的功能，確保了儲罐的安全穩定運行。

在化工行業中，襯四氟呼吸閥無疑是化工儲罐的“守護神"。它以其獨特的工作原理和顯著的優勢，為儲罐的安全、環保和經濟運行提供了強有力的支持。隨著化工行業的不斷發展，對儲罐安全性的要求也越來越高。因此，加強襯四氟呼吸閥的研發和應用，對于提升化工儲罐的安全性和穩定性具有重要意義。同時，企業也應加強對儲罐安全管理的重視，確保儲罐的安全運行，為企業的可持續發展提供有力保障。用于油及液體罐上，用來排除罐內的正壓和負壓氣體，使罐內液體進出方便，如罐體上不裝呼吸閥罐內的液體進出有一定的障礙，很可能出現罐體變型和振動，GFQ-2不銹鋼呼吸閥設計合理，結構簡單，使用方便，是儲罐的產品。

產品特點

1、不銹鋼呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
2、閥盤采用四氟材料，耐低溫，防凍性能好；
3、結構簡單，易檢修，安全方便。
4、性能符合石油工業部標準 SY7511-87 規定。

工作原理

QFQ-2不銹鋼呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

QFQ-16F46化工儲罐全襯氟呼吸閥應用案例產品作用

GFQ-2不銹鋼呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內必須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。

適用范圍

不銹鋼呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。不銹鋼呼吸閥可與ZGB波紋阻火器配套使用。

二、QFQ-16F46化工儲罐全襯氟呼吸閥應用案例在化工儲罐中的重要性

1. 安全性的保障：化工儲罐中儲存的介質往往具有易燃、易爆、有毒等特性，一旦發生泄漏或爆炸，后果不堪設想。襯四氟呼吸閥通過調節儲罐內外壓力，有效防止了因壓力過高或過低而引發的安全事故，為儲罐的安全運行提供了堅實的保障。

2. 環保性的提升：化工儲罐中的介質一旦泄漏，不僅會對環境造成污染，還可能對人員健康造成威脅。襯四氟呼吸閥的密封性能好，能夠有效防止介質泄漏，保護了環境和人員的安全。

3. 經濟性的優化：襯四氟呼吸閥的結構緊湊，通氣量大，泄漏量小，這不僅降低了能耗，還減少了維護成本。同時，由于其耐腐蝕性強，使用壽命長，進一步降低了企業的運營成本。




   QFQ-16F46化工儲罐全襯氟呼吸閥應用案例


4.

操作壓力

通氣量表

材料代號

主要零部件

外形結構圖

QFQ-16F46化工儲罐全襯氟呼吸閥應用案例主要外形尺寸

QFQ-16F46化工儲罐全襯氟呼吸閥應用案例使用說明

呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。

維護保養

為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。檢修完畢后，一切正?？芍匦率褂?。

QFQ-16F46化工儲罐全襯氟呼吸閥應用案例呼吸閥的安裝要點

(1) 呼吸閥應置于儲罐頂部的點。從減少蒸發損耗和優化排氣的角度出發，將其安裝在儲罐氣相空間的位置，可確保呼吸閥獲得最直接且的通氣路徑。

(2) 對于大型或關鍵性的儲罐，為防范單臺呼吸閥故障引發的超壓或負壓風險，可以安裝兩臺呼吸閥。在工藝設計時，通常會設定這兩臺呼吸閥的吸入和排出壓力梯度，以確保在正常情況下只有一臺呼吸閥工作，另一臺作為備用。

(3) 當單個呼吸閥的呼吸量不足以應對較大的呼吸量時，可以設置兩個或多個呼吸閥。若安裝兩個呼吸閥，它們與罐頂中心的距離應保持一致，即對稱布置在罐頂。

(4) 若呼吸閥安裝在氮封儲罐上，需確保氮氣供氣管的接管位置遠離呼吸閥接口，并深入儲罐內約200mm。這樣，氮氣進入儲罐后不會直接排出，從而有效發揮氮封作用。

(5) 若呼吸閥內裝有阻火器，必須考慮其壓降對呼吸閥排出壓力的影響，以防止儲罐超壓。

(6) 在建罐地區歷年最冷月的平均溫度低于或等于0℃時，呼吸閥需采取防凍措施。這旨在預防呼吸閥閥盤因凍結或阻塞而導致儲罐排氣不暢或補氣不足，進而避免儲罐因超壓或低壓而受損。
